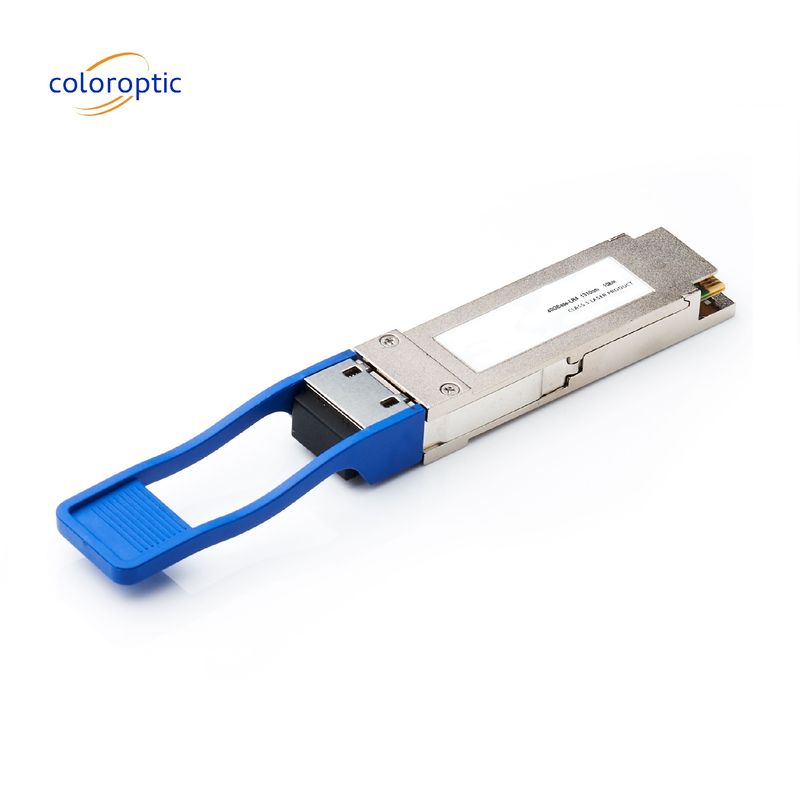

Arista QSFP-100G-SR1.2 QSFP28 850nm / 910nm 100m MMF Module de récepteur

Description du produit:

• Ce produit peut prendre en charge des débits de 100 Gb/s. Il s'agit d'un module optique bi-directionnel parallèle à petit facteur de forme (QSFP28).Le module intègre quatre données électriques hôtes dans deux voies optiques (par l'interface optique bidirectionnelle VCSEL à double longueur d'onde), 850nm et 910nm) pour permettre la communication optique sur une fibre optique LC multi-mode à 2 fibres duplex.le module démultiplexe 2 ensembles de signaux optiques d'entrée et les convertit en 4 canaux de données électriques.
• Un câble à ruban de fibre optique avec un connecteur LC peut être branché sur le réceptacle du module QSFP28.Le câble ne peut généralement pas être tordu pour un bon alignement de canal en canalLa connexion électrique est assurée par un connecteur de type 38 broches conforme à la norme MSA.
• Le module fonctionne à partir d'une seule alimentation +3,3 V. Les signaux de commande globaux LVCMOS/LVTTL, tels que Module Present, Reset, Interrupt et Low Power Mode, sont disponibles avec les modules.Une interface série à 2 fils est disponible pour envoyer et recevoir des signaux de commande plus complexesLes canaux individuels peuvent être adressés et les canaux inutilisés peuvent être arrêtés pour une flexibilité de conception maximale.

Caractéristiques:

• 4 chaînes indépendantes en double
• • Débit de données jusqu'à 28 Gbps par canal
• • Conforme à la norme MSA QSFP28
• • Jusqu'à 100 m de transmission sur FMM OM4
• • jusqu'à 70 m sur OM3 MMF
• • alimentation unique de 3,3 V
• • Consommation de puissance maximale 3,5 W

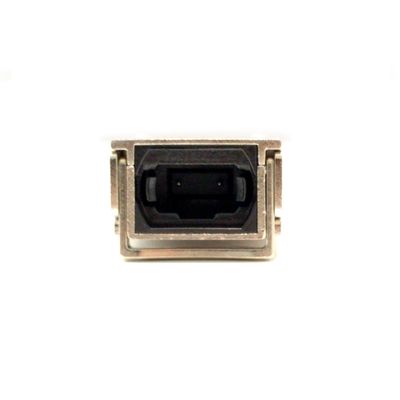

• • Connecteur optique MTP/MPO
• • Conforme à la directive RoHS-6
• • Température du boîtier d'exploitation
• • Norme: de 0 à + 70 °C
• • Prolongé de -5 °C à +85 °C

Paramètres techniques:

Ce produit peut prendre en charge des débits de 100 Gb/s. Il s'agit d'un module optique bi-directionnel parallèle à petit facteur de forme (QSFP28).Le module intègre quatre données électriques hôtes dans deux voies optiques (par l'interface optique bi-directionnelle VCSEL à double longueur d'onde, 850nm et 900nm) pour permettre la communication optique sur une fibre optique multimode LC à 2 fibres duplex.le module démultiplexe 2 ensembles de signaux optiques d'entrée et les convertit en 4 canaux de données électriquesLe module récepteur produit également des signaux électriques compatibles avec les niveaux de logique de mode commun (CML). La figure 1 montre le diagramme de bloc fonctionnel de ce produit.

Applications:

• les personnes âgéesCentre de données, rack à rack

• HDR à haut débit

• Ethernet 100G

Emballage et expédition

Les modules optiques SFP doivent être emballés et expédiés conformément aux lignes directrices suivantes:

• Chaque produit doit être emballé individuellement dans un sac ou une boîte exempt de substances statiques.
• Le produit doit être expédié dans une boîte marquée avec les informations d'expédition appropriées.
• La boîte doit être scellée de manière sûre avec un joint anti-altération.
• La boîte doit être étiquetée avec les informations d'expédition appropriées.
• La boîte doit être étiquetée avec le poids et la taille.
• La boîte doit être étiquetée avec la classe d'expédition appropriée.
