2U Interconnexion de réseau de centre de données Plateforme de transport CFP2 QSFP28 Interface

Description de produit

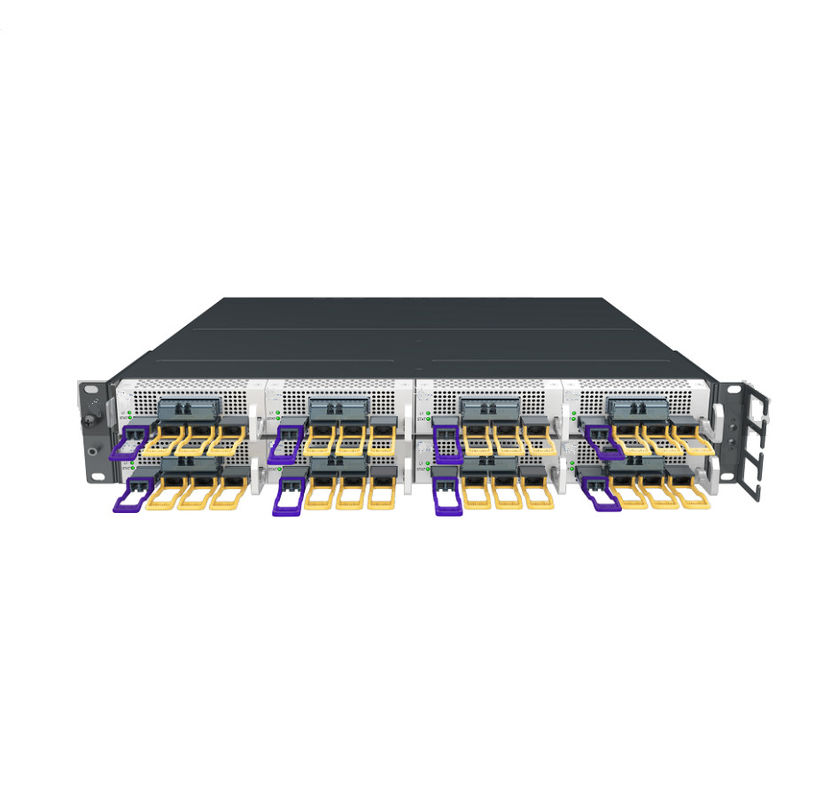

Plateforme de transport d'interconnexion de centre de données 2U Prise en charge des ports 400G CFP2 cohérent et QSFP28

L'équipement d'interconnexion des centres de données et du réseau de base du métro T500 est une nouvelle génération d'équipements de transmission optique de pointe, modulaire, entièrement découplé et de grande capacité.Il offre une capacité de mise en réseau flexible, une variété d'interfaces client, des alimentateurs sélectibles et un châssis unique pour les modules optiques et électriques de service qui le rendent adapté à l'interconnexion de grandscentres de données de taille moyenne ou petite, réseau de transporteurs de métro et de grandes zones ainsi que les interconnexions ou la sauvegarde des centres d'informatique et d'entreprise.L'équipement peut former un réseau de transmission et de relais point à point par division de longueur d'onde., un réseau de relais optique actif et passif multipoint, un réseau FOADM ou ROADM à division de longueur d'onde d'anneau, ou un réseau FOADM ou ROADM à division de longueur d'onde à maillage complet.L'équipement fournit des interfaces de service client riches (400GELa capacité de transmission maximale d'un châssis unique est de 3,2 Tb/s.

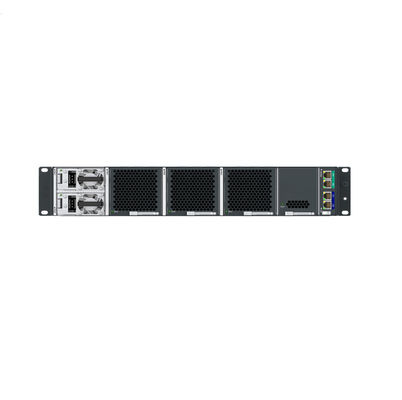

T500 Introduction du châssis

une hauteur de 2 RU; montage sur rack de 19 et 21 pouces avec une profondeur égale ou supérieure à 600 mm
3 types d'alimentation électrique: 110V/220V CA, 240V HDC et -48V CC
Options de puissance de sortie de 800 watts et de 1300 watts
L'alimentation électrique est branchable à chaud et protégée 1+1
Haute densité avec 8 cartes de service de taille de fente 1/4 ou 4 cartes de service de taille de fente 1/2
Chassis unique pour le service optique et OTN
3.2T de capacité dans un châssis unique
Redondance du contrôleur, interfaces de gestion double avec OSPF, L3 isolé
Méthode de dissipation de chaleur avant et arrière avec 3 ventilateurs de refroidissement par vent, 2+1 ventilateurs de protection
Interface de gestion standard ouverte, Netconf, YANG/Openconfig
Gestion améliorée de l'équipement, surveillance de l'état de fonctionnement, rapport d'alarme, surveillance et enregistrement en temps réel/15min/24h des performances optiques et du service, journalisation, gestion des utilisateurs et télémétrie
Température de fonctionnement ambiante: à court terme -5°C+45°C/23°F113°F, à long terme 0°C+40°C/32°F104°F
Température de stockage: -40°C+85°C/-40°F
Humidité relative: à court terme 5% à 90%, à long terme 5% à 85%

T500 Introduction des traîneaux optiques

Les traîneaux optiques comprennent diverses spécifications d'amplificateurs optiques modulaires, d'amplificateurs de lignes optiques, de cartes WSS, de cartes TFF, de cartes de synchronisation horaire PTM Est/Ouest, de cartes de protection optique,OTDR, OCM, etc. Il peut former une topologie de réseau optique de division de longueur d'onde point à point, un relais multipoint, un réseau de division de longueur d'onde d'anneau et une topologie de réseau optique de division de longueur d'onde pleine maille pour différents besoins.Il prend en charge les modes de protection de OCH, OMS et OTS, et peuvent répondre à différentes exigences de réseautage

L'amplificateur optique à borne

Taille de la carte de 1/2 fente; BA, PA, OSC intégrés et VOA bidirectionnelle
Pour le gain EDFA, BA prend en charge 8-18dB et 15 ~ 25dB, PA prend en charge 15 ~ 25dB et 22 ~ 35dB et la puissance saturée prend en charge 21dBm et 23dBm
Prise en charge de l'interface spéciale de connexion OTDR et OCM externe
Module OCM intégré facultatif; module OTDR intégré facultatif

Sled d'amplificateur de ligne optique

Taille de la carte de 1/2 fente; double LA, OSC et VOA bidirectionnel intégré
Pour le gain EDFA, LA prend en charge 15 ~ 25dB et 22 ~ 35dB et la puissance saturée prend en charge 21dBm et 23dBm
Prise en charge de l'interface externe OTDR et OCM du moniteur
Module OCM intégré facultatif; module OTDR intégré facultatif

Commutateur sélectif à longueur d'onde jumelle de 9 degrés (WSS) avec amplificateur optique intégré

Taille de la carte de 1/2 fente; Intégration de deux WSS (interrupteur sélectif de longueur d'onde), BA, PA, OSC et pré-VOA
Pour le module EDFA, le gain BA est de 15 ~ 25 dB, le gain de support PA de 15 ~ 25 dB et 22 ~ 35 dB, et le support de puissance saturée de 21 dBm et 23 dBm.
Prise en charge de l'interface externe OTDR et OCM du moniteur
Module OCM intégré facultatif; module OTDR intégré facultatif

Carte TFF

Taille de carte de 1/4 fente; carte unique FOADM (TFF), deux directions ((est et ouest)
4 vagues s'ajoutent et se déposent
Construit en VOA express pour rendre la puissance de la lumière de l' onde supérieure égale à celle de l' interface express

Carte de protection optique

Taille de carte à 1/4 fente; protection 1 + 1
Cartes à canal unique et à double canal
Commutation du seuil de différence de puissance de support et commutation du seuil de valeur absolue de puissance
Prise en charge de la conversion des données retournées et non retournées
Temps d'attente de récupération du support
Éteindre le support, allumer le courant, bouchon chaud et pas de verrouillage de lumière
seuil d'hystérésis de soutien

Carte PTM

Taille de la planche à 1/4 de fente; Deux variantes de direction est et ouest
Il prend en charge le relais d'horloge 1588, le passage à travers et l'ajout/déposer

Carte OTDR

Taille de carte de 1/4 fente; configuration flexible de 8 interfaces externes
Longueur d'onde de travail 1501 nm
La distance de détection est supérieure à 80 km et la précision de détection est inférieure à 20 m.

Carte OCM

Taille de carte de 1/4 fente; configuration flexible de 8 interfaces externes
Intervalle de chaîne configurable à 50 Hz, 100 Hz

Introduction des traîneaux T500 Transponder et MuxPonder

Les traîneaux transponder et MuxPonder comprennent des cartes de service multi-modèles, à haute densité et à grande capacité,qui prennent en charge différents types de services clients et peuvent répondre aux exigences de différentes applicationsIl prend en charge l'interface de liaison montante 400G/200G et possède de nombreuses fonctions de gestion de la maintenance, de surveillance des performances, de rapport d'alarme et de télémétrie.qui est pratique pour l'équipement quotidien et la maintenance et la gestion.

Transpondeur 400G/200G

Taille de planche 1/4
Interface client
Prise en charge de 4xQSFP28, 400GE/100GE/OTU4/FlexE/FlexO
1x400GE prenant en charge le QSFP-DD
Prise en charge de l'insertion et du passage des défauts locaux, du passage des défauts à distance et d'autres signaux de maintenance
Prise en charge du LLDP; prise en charge du RMON Ethernet et de la télémétrie des performances Ethernet, de la puissance du récepteur du module optique, du courant de biais, etc.
Prise en charge de la mesure du retard, du test en boucle, etc. Prise en charge de l'arrêt automatique du laser
Interface de ligne
1xCFP2 DCO, codage 16QAM, prenant en charge les taux 400G et 200G
Fréquence 191,3 ~ 196,1 thz, prise en charge des intervalles 75G/100G
Moniteur de performance et télémétrie de soutien de la puissance du récepteur, de la pré-FEC, du courant de déviation du laser et de la température de fonctionnement du laser
Prise en charge de la mesure du retard, des essais en boucle, etc.; commutation de protection inférieure à 50 ms

200G MuxPonder

Taille de la planche à 1/2 fente
Interface client
Prend en charge deux variantes: 20xSFPP et 1xQSFP28+10xSFPP
Prise en charge de 100GE/100GE FlexE/OTU4/10GE /OTU2/STM-64/10GE WAN et autres
Prise en charge de l'insertion et du passage des défauts locaux, du passage des défauts à distance et d'autres signaux de maintenance
Prise en charge du LLDP; prise en charge du RMON Ethernet et de la télémétrie des performances Ethernet, de la puissance du récepteur du module optique, du courant de biais, etc.
Prise en charge de la mesure du retard, du test en boucle, etc. Prise en charge de l'arrêt automatique du laser
Interface de ligne
Codage 1xCFP2 DCO, 16QAM et QPSK, prenant en charge le débit 200G
Fréquence 191,3 ~ 196,1 thz, prise en charge des intervalles 75G et 100G
Moniteur de performance et télémétrie de support de la puissance du récepteur, du pré-FEC, du courant de déviation du laser et de la température de fonctionnement du laser
Prise en charge de la mesure du retard, des essais en boucle, etc.; commutation de protection inférieure à 50 ms
