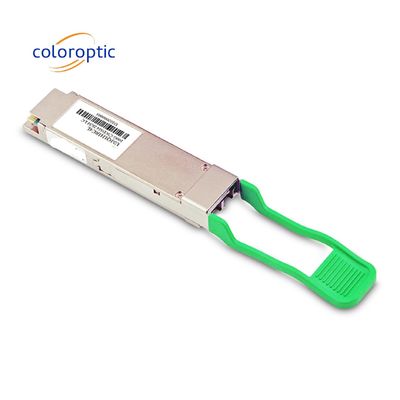

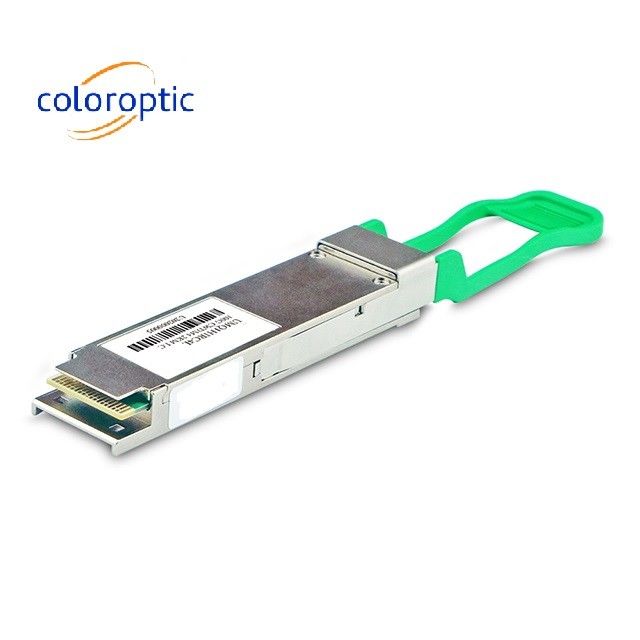

Émetteur-récepteur optique CWDM4 QSFP28 2 km pour les interconnexions QDR et DDR à bande infrarouge
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | coloroptic |
| Certification: | UL, TUV, CE, RoHS, REACH, CMRT |
| Numéro de modèle: | Le nombre total de personnes concernées par l'essai est de: |
Conditions de paiement et expédition:
| Quantité de commande min: | 2 |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Plaques avec carton |
| Délai de livraison: | 7 à 15 jours |
| Conditions de paiement: | TTT, LC, Western Union |
| Capacité d'approvisionnement: | 5000 morceaux/mois |
|
Détail Infomation |
|||
| Taux de données: | 100 g | Longueur d'onde: | CWDM4 |
|---|---|---|---|
| Distance: | 2KM | Connecteur: | Duplex LC |
| Facteur de forme: | Pour les appareils de type: | température: | 0 à 70°C |
| DDM: | Je suis désolé. | Les protocoles: | MSA |
| Garantie: | 3 ans | Label: | Peut être personnalisé |
| Dissipation du pouvoir: | <3> | Application du projet: | Liens Ethernet 100GBASE |
| Mettre en évidence: | Transcepteur optique QSFP28 2 km,Émetteur-récepteur optique QSFP28,Émetteur-récepteur QSFP28 CWDM4 |
||
Description de produit
100 Gbps QSFP28 CWDM4 2 km Transcepteur optique Interconnexions QDR et DDR à bande Infini
Le 100G QSFP28 CWDM4 est conçu pour fonctionner sur un système de fibre mono-mode utilisant un canal CWDM 4X25 dans la bande 1310 et des liens jusqu'à 2 km.Le module convertit 4 canaux d'entrée de données électriques de 25 Gb/s en 4 signaux optiques CWDM, et les multiplexe en un seul canal pour une transmission optique de 100 Gb/s. À l'inverse, du côté du récepteur, le module démultiplique optiquement une entrée de 100 Gb/s en 4 canaux de signaux CWDM,et les convertit en données électriques de sortie à 4 canaux.
Les longueurs d'onde centrales des 4 canaux CWDM sont 1271, 1291, 1311 et 1331 nm. Il contient un connecteur LC duplex pour l'interface optique et un connecteur 38 broches pour l'interface électrique.La fibre mono-mode (SMF) est appliquée dans ce moduleCe produit convertit les données d'entrée électrique de 4 canaux de 25 Gb/s en signaux optiques CWDM (lumière) par un laser à rétroaction distribuée (DFB) de 4 longueurs d'onde.Les 4 longueurs d'onde sont multiplexées en une seule donnée de 100 Gb/sLe module récepteur accepte l'entrée de signaux optiques de 100 Gbps et le démultiplique en 4 canaux CWDM de 25 Gbps.Chaque longueur d'onde de lumière est collectée par une diode photo discrète, et ensuite produites sous forme de données électriques après amplification par un TIA.
Le produit est conçu avec un facteur de forme, une connexion optique/électrique et une interface de diagnostic numérique conformément à l'accord multi-source (MSA) QSFP28 et conforme à la norme IEEE 802.3ba.
Principales caractéristiques
- Conforme à la norme MSA QSFP28
- Conception MUX/DEMUX de 4 voies CWDM
- Prend en charge le débit binaire global de 103,1 Gb/s
- 100G CWDM4 MSA Spécifications techniques Rév.1
- Transmission jusqu'à 2 km sur fibre mono-mode (SMF) avec FEC
- Température du boîtier de travail: 0 à 70 °C°C
- Interface électrique 4x25G (OIF CEI-28G-VSR)
- Consommation de puissance maximale 3,5 W

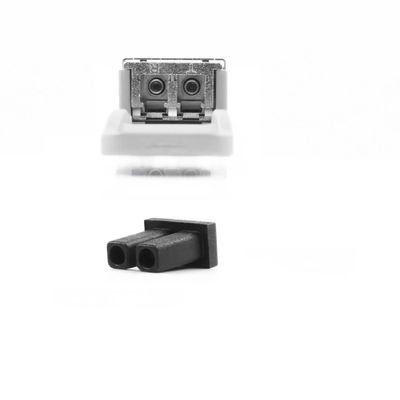

- Connecteur duplex LC
- Conforme à la réglementation RoHS
Application du projet
- Interconnexion du centre de données
- 100G Ethernet
- Interconnexions QDR et DDR à bande infrarouge
- Réseaux d'entreprise
Détails du produit
Il est sérialisé de manière unique et le trafic de données et l'application testés pour s'assurer qu'ils s'intégreront dans votre réseau de manière transparente.Le support de la surveillance optique numérique (DOM) est également présent pour permettre l'accès aux paramètres de fonctionnement en temps réelNous soutenons la qualité de nos produits et sommes fiers d'offrir une garantie limitée à vie.
| Paramètre | Le symbole | - Je vous en prie. | Typique | Je suis désolé. | Unités | Je ne veux pas. |
| Température du boîtier de fonctionnement | Le TOP | 0 | 70 | DegC | ||
| Distance de liaison avec OM3 | D | 0.002 | 2 | kilomètres | ||
| Consommation d'électricité | 3.5 | W | ||||
| Longueur d'onde centrale | L0 | 1264.5 | 1271 | 1277.5 | Nm | |
| L1 | 1284.5 | 1291 | 1297.5 | Nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | Nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | Nm | ||
| Puissance de lancement moyenne, par voie | PAVG | - Il y en a six.5 | 2.5 | dBm | ||
| OMA, chaque voie | Le POMA | - 4 | 2.5 | dBm | ||
| Puissance moyenne de réception, par voie. | - Il y en a 11.5 | 2.5 | dBm | |||
| Reçoit la puissance, chaque voie. | 2.5 | dBm | ||||
| Sensitivité du récepteur ((OMA) | Le SEN | - 10 ans | dBm |
Dimensions de contour:
Les innovations
L'environnement de fabrication est strictement conforme aux normes technologiques les plus avancées, assurant à nos produits une fiabilité à long terme.
Qualité et assurance
Notre équipement de test de pointe vérifie que chacun de nos produits répond à nos normes de qualité élevées
Personnalisation
Grâce aux spécialistes de notre département d'ingénierie, nous avons le contrôle total sur le matériel et le logiciel de tous nos émetteurs-récepteurs.Il suffit de demander et on vous fournit!
Compatibilité à plusieurs niveaux
ColorOptic offre une véritable solution rentable pour toutes les principales plateformes, y compris le firmware du fournisseur d'origine.
