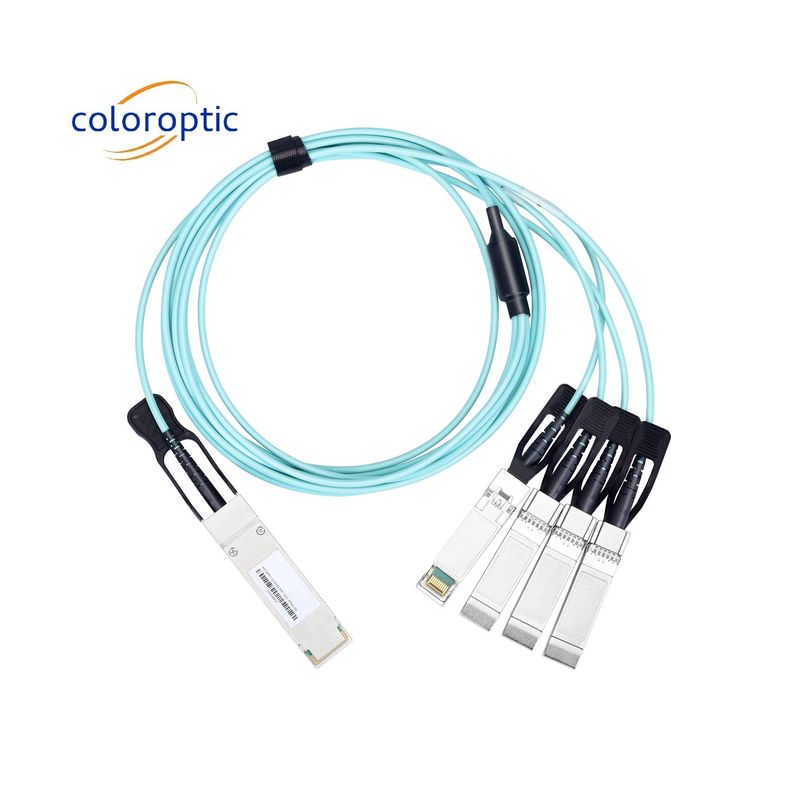

Cable AOC DAC actif 40G QSFP+ à 4 SFP+ 10G câble de rupture optique 24AWG
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | Coloroptic |
| Certification: | CE, UL, FDA, RoHs, FC, TUV |
| Numéro de modèle: | Pour les appareils à commande numérique |
Conditions de paiement et expédition:
| Quantité de commande min: | 10 |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Cartons et cartons |
| Délai de livraison: | 10 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 5000 par mois |
|
Détail Infomation |
|||
| Type de câble: | AOC | Taux de données: | 40G à 4*10G |
|---|---|---|---|
| Longueur: | 1~50m | A.W.G.: | 24AWG |
| Vêtement: | Pvc | Garantie: | 3 ans |
| Mettre en évidence: | Le câble AOC DAC actif,Cable optique AOC DAC,Cable de rupture optique AOC |
||
Description de produit
Cable actif AOC 40G QSFP+ à 4 SFP+ 10G débit de bec faible consommation d'énergie Infiniband QDR/DDR/SDR
Description générale
Le Color Optic CO-ACQ40-4S10-x est une solution de rupture de câble optique actif QSFP+ à 4× SFP+ à fibre optique parallèle à 4 canaux, branchées, parallèles.Ce câble Breakout est destiné aux applications 40G à 4×10G.
Ce câble AOC est un câble haute performance destiné aux applications de communication et d'interconnexion de données à courte portée multilignes, qui intègre quatre voies de données dans chaque direction avec une bande passante globale de 40 Gbps.Chaque voie peut fonctionner à 10Ces câbles prennent également en charge les applications 4 x 10G QDR et sont rétrocompatibles avec les applications 4 × 5G IB DDR et 4 × 2.5G IB SDR.
Ce produit est basé sur le produit QSFP+ optique couleur, le produit QSFP+ câble optique actif et le produit SFP+ câble optique actif.
Cette AOC intègre le circuit intégré éprouvé de Color Optic et la technologie VCSEL pour assurer une longue durée de vie fiable, des performances élevées et un service constant.
Principales caractéristiques
Résultats de l'essai:
- Conforme aux spécifications 40GBASE-SR4 et XLPPI selon IEEE 802.3ba-2010 et prenant en charge les applications 40G-IB-QDR / 20G-IB-DDR / 10G-IB-SDR
- Conforme à la spécification de la norme SFF-8436 QSFP+
- Niveau de puissance 1: puissance maximale < 1,5 W
- Opérer à 10,3125 Gbps par canal avec des données codées 64b/66b pour une application 40GbE et à 10 Gbps avec des données codées compatibles 8b/10b pour une application 40G-IB-QDR
Chaque extrémité 4 × SFP+:
- Conforme aux spécifications électriques de la spécification SFF-8431 pour les modules branchables à facteur de forme réduit améliorés.
- Spécifications mécaniques par comité SFF SFF-8432 Facteur de forme amélioré
- Dissipation de puissance maximale de 0,35 W par extrémité
Ensemble de câbles optiques actifs:
- Technologie de haute fiabilité 850 nm éprouvée: émetteur VCSEL et récepteur PIN
- Plage de température de la cabine de fonctionnement commerciale: -5 °C à 70 °C
- Conforme à la directive RoHS-6
- Pluggable à chaud pour faciliter l'entretien et l'installation
- Interface série à deux fils
- Utilise la fibre optique pour la gestion de câbles de haute densité et minces et légersLes données codées 64b/66b pour une application 40GbE et à 10
Application du projet
- Applications de rupture 40GbE et 10GbE pour les connexions de commutateur et de routeur Datacom
- Applications de densité de 40G à 4×10G pour les applications de protocole propriétaire et Datacom
- Centre de données
Détails du produit
| Notes de crédit maximales absolues | ||||
| Paramètre | Le symbole | - Je vous en prie. | Je suis désolé. | Unité |
| Température ambiante de stockage | TGST | - Quarante | 85 | °C |
| Température du boîtier de fonctionnement | Tc | - 5 | 70 | °C |
| Humidité de fonctionnement | H estJe vous en prie. | 5 | 85 | % |
| Voltage de l'alimentation électrique | Vcc | - Je ne sais pas.3 | +3 et plus.6 | V |
| Voltage d'entrée | Le vin | - Je ne sais pas.3 | Vcc + 0.3 | V |
| Conditions de fonctionnement recommandées | |||||
| Paramètre | Le symbole | - Je vous en prie. | Typique | Je suis désolé. | Unité |
| Voltage de l'alimentation électrique | Vcc | 3.135 | 3.3 | 3.465 | V |
| Taux de données, chaque voie | 10.3125 | 11.3 | Le taux de débit | ||
| Tolérance à la vitesse des données | ∆DR | - Une centaine | +100 | en ppm | |
| Distance de liaison avec la fibre OM3 | D | 0 | 100 | - Je vous en prie | |
| Voltage d'entrée de commande élevé | 2 | VCC + 0. Je ne sais pas.3 | V | ||
| Voltage d'entrée de commande bas | - Je ne sais pas.3 | 0.8 | V | ||
| Fréquence d'interface série I2C | fs | 400k | Hz | ||
| Bruit de l'alimentation | 50 | MVpp | |||
| Charge de sortie de données différentielle du récepteur | 100 | MVpp | |||
