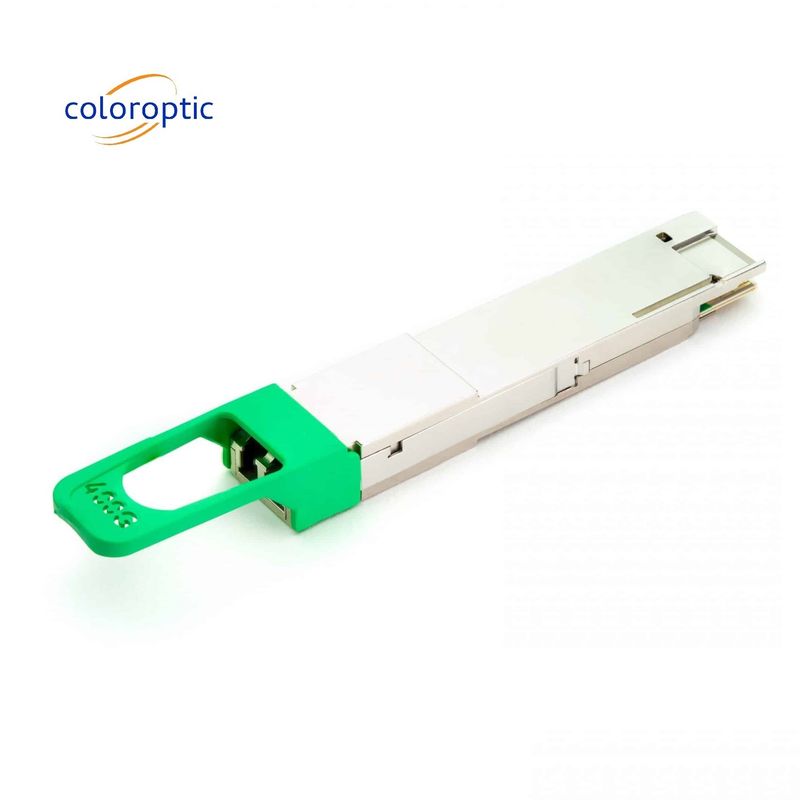

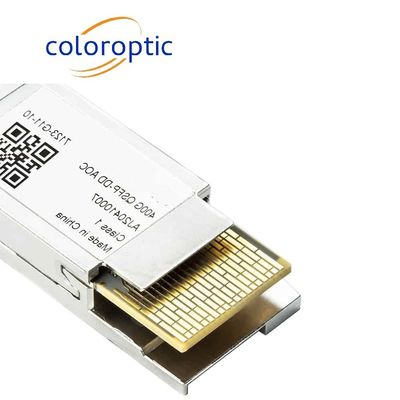

Module FR4 Innolight 400G QSFP-DD mode unique avec double CDR 10W consommation d'énergie
Détails sur le produit:
| Place of Origin: | China |
| Nom de marque: | Color Optic |
| Certification: | ROHS |
| Numéro de modèle: | Le produit doit être présenté sous forme d'une couche d'acide chlorhydrique. |
Conditions de paiement et expédition:
| Quantité de commande min: | 2 |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | autres produits à base de plantes ou de plantes |
| Délai de livraison: | 5 à 8 jours |
| Conditions de paiement: | TTT, LC, Western Union |
| Capacité d'approvisionnement: | 1000 pièces par mois |
|
Détail Infomation |
|||
| Plage de température: | 0 à 75 °C | Modulation: | PAM4 |
|---|---|---|---|
| Facteur de forme: | QSFP-DD | Application du projet: | Réseau Ethernet |
| Taux de données: | 400 g | Distance: | 2KM |
| DDM: | - Oui, oui. | Type de fibre: | Mode unique |
| Mettre en évidence: | Pour les appareils de type "LED" et "LED",Module FR4 de type 400G QSFP-DD |
||
Description de produit
Description du produit:
Le CO-QDD85F4C est un émetteur-récepteur à facteur de forme QSFP-DD pour les applications Ethernet à 400 Gbps. Il est destiné à être utilisé dans l'interconnexion des centres de données entre les commutateurs, les routeurs, les équipements de stockage, etc.pour des distances optiques allant jusqu'à 2 km sur un câble à fibre de ruban SingleMode (SM).
L'interface électrique se compose de huit signaux 53.125G (400GAUI-8) qui sont convertis en huit canaux/lignes modulés PAM4 pour transporter le signal Ethernet.L'émetteur-récepteur peut également être réglé en mode 4x100GAUI-2 pour permettre des configurations de rupture de 400G à 4x 100GLes fonctions de diagnostic numérique sont disponibles via une interface I2C, comme spécifié par le QSFP-DD MSA. L'interface optique du récepteur est un connecteur MPO12.
Pour assurer un fonctionnement fiable du système, la correction d'erreur en avant (FEC) doit être mise en œuvre par l'hôte. Le type de FEC doit être tel que défini dans IEEE802.3bj, c'est-à-dire Reed Solomon RS ((544,514).Les paramètres optiques fourniront un ratio d'erreur de bits (BER) de 2.4 x 10 à 4.
L'émetteur-récepteur est fourni en deux versions, conformes à la spécification commune d'interface de gestion CMIS4.0.
Transcepteur QSFP-DD universel
Utilisez ColorOptic en combinaison avec la boîte de codage pour configurer à presque tous les fournisseurs
Pour les liaisons Ethernet 400GBASE-FR4
Récupération intégrée des données par horloge (CDR)
Signal modulé PAM4
Taux de données pris en charge: 425 Gbit/s
Jusqu'à 2 km en mode unique OS2
Connecteur LC-Duplex
| Facteur de forme | Le modèle QSFP |
|---|---|
| CONNECTOR / Pologne | Le PC LC-Duplex |
| L'interface | Mode unique |
| Le type | FR4 |
| Distance | 2 kilomètres |
| Dimension de la température | 0°C à 70°C |
| Nombre de voies | 4x (Tx/Rx) |
| Largeur de bande | 425 Gbit/s |
| La bande passante par voie | 106.25 Gbit/s |
| La valeur de l'équipement est calculée en fonction de la valeur de l'équipement. | Oui, étalonné en interne |
|---|---|
| Consommation d'électricité | 12 W |
| RDC | TX et RX |
| SGMII | Je ne veux pas. |
| Le système FEC intégré | Je ne veux pas. |
| Budget du pouvoir (DB) | 4 dB |
| Le nombre maximal de lignes de transmission par voie | -3,3 dBm / 3,5 dBm |
| RÉCIPEUR MIN/MAX par voie | -7,3 dBm / 3,5 dBm (surcharge) |
| Longueur d'onde TX (typique) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
| Longueur d'onde RX (typique) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
|---|---|
| Le laser | LEM |
| Type de récepteur | Le code PIN |
| Modulation | PAM4 |
| Pénalité de transmission et de dispersion | 30,4 dB |
| RÉSUMÉ D'extinction | 3.5 dB |
| Protocoles soutenus | 400G Ethernet |
