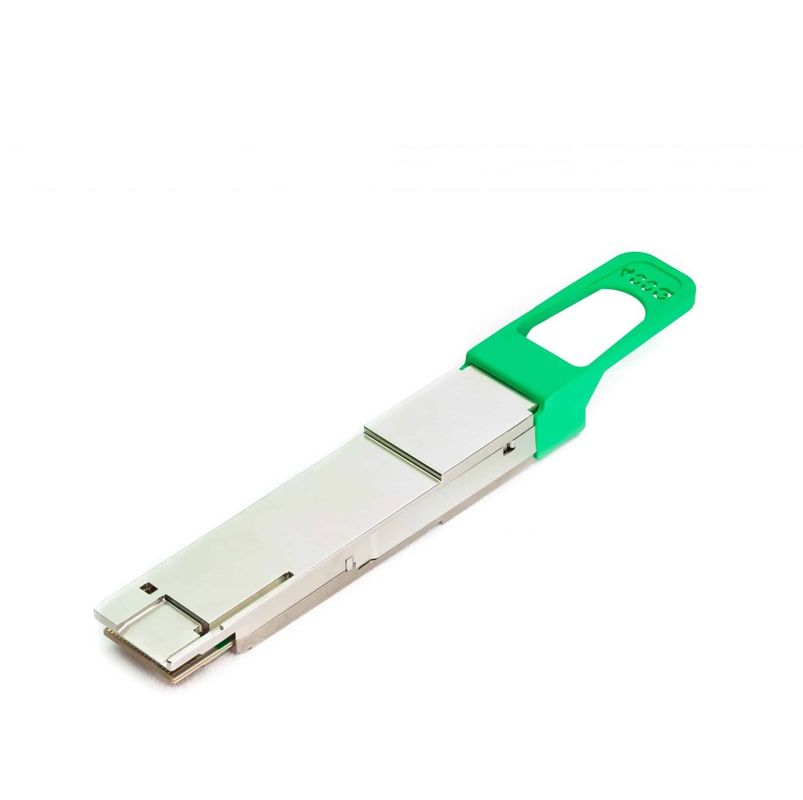

400G QSFP112 FR4 avec double CDR pour les applications Ethernet à 400 Gbps sur un MPO-12
Détails sur le produit:
| Place of Origin: | China |
| Nom de marque: | Color Optic |
| Certification: | ROHS, CE, FCC |
| Numéro de modèle: | Pour l'utilisation dans le traitement de l'eau |
Conditions de paiement et expédition:
| Quantité de commande min: | 2 |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Cartonné |
| Délai de livraison: | 5 à 8 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 1000 pièces par mois |
|
Détail Infomation |
|||
| Taux de données: | 400 g | Facteur de forme: | QSFP-DD |
|---|---|---|---|
| Nom du produit: | Pour les appareils de traitement des données: | Modulation: | PAM4 |
| Type d'émetteur: | VCSEL | Longueur d'onde: | 1310 nm |
| Application du projet: | Réseau Ethernet | Type de connecteur: | MPO-12 |
| Mettre en évidence: | Applications Ethernet 400G QSFP112 FR4,Le système de détection de l'empreinte électronique est utilisé. |
||
Description de produit
Description du produit:
Le CO-QDD13F4C est un émetteur-récepteur à facteur de forme QSFP-DD pour les applications Ethernet à 400 Gbps. Il est destiné à être utilisé dans l'interconnexion des centres de données entre commutateurs, routeurs, équipements de stockage, etc.pour des distances optiques allant jusqu'à 2 km sur un câble à fibre de ruban SingleMode (SM).
L'interface électrique se compose de huit signaux 53.125G (400GAUI-8) qui sont convertis en huit canaux/lignes modulés PAM4 pour transporter le signal Ethernet.L'émetteur-récepteur peut également être réglé en mode 4x100GAUI-2 pour permettre des configurations de rupture de 400G à 4x 100GLes fonctions de diagnostic numérique sont disponibles via une interface I2C, comme spécifié par le QSFP-DD MSA. L'interface optique du récepteur est un connecteur MPO12.
Pour assurer un fonctionnement fiable du système, la correction d'erreur en avant (FEC) doit être mise en œuvre par l'hôte. Le type de FEC doit être tel que défini dans IEEE802.3bj, c'est-à-dire Reed Solomon RS ((544,514).Les paramètres optiques fourniront un ratio d'erreur de bits (BER) de 2.4 x 10 à 4.
L'émetteur-récepteur est fourni en deux versions, conformes à la spécification commune d'interface de gestion CMIS4.0.
Spécification
- QSFP-DD avec connecteur APC MPO-12
- 4x voies CWDM modulées PAM4; 1271nm, 1291nm, 1311nm et 1331nm
- Conforme à la norme MSA 400GBase-FR4
- Conforme à l'interface de gestion CMIS4.0
- Jusqu'à une distance de 2 km, budget énergétique de 4 dB
- Consommation d'énergie inférieure à 10 W
- Conditions de fonctionnement à température C (0°C à +70°C)
Paramètres techniques:
| Facteur de forme | Pour les appareils de type QSFP112 |
|---|---|
| CONNECTOR / Pologne | Le PC LC-Duplex |
| L'interface | Mode unique |
| Le type | FR4 |
| Distance | 2 kilomètres |
| Dimension de la température | 0°C à 70°C |
| Nombre de voies | 4x (Tx/Rx) |
| Largeur de bande | 425 Gbit/s |
| La bande passante par voie | 106.25 Gbit/s |
| La valeur de l'équipement est calculée en fonction de la valeur de l'équipement. | Oui, étalonné en interne |
|---|---|
| Consommation d'électricité | 10 W |
| RDC | TX et RX |
| SGMII | Je ne veux pas. |
| Le système FEC intégré | - Oui, oui. |
| Budget du pouvoir (DB) | 4 dB |
| Le nombre maximal de lignes de transmission par voie | -3,2 dBm / 4,4 dBm |
| RÉCIPEUR MIN/MAX par voie | -7,2 dBm / 4,4 dBm (surcharge) |
| Longueur d'onde TX (typique) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
| Longueur d'onde RX (typique) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
|---|---|
| Le laser | LEM |
| Type de récepteur | Le code PIN |
| Modulation | PAM4 |
| Pénalité de transmission et de dispersion | 30,4 dB |
| RÉSUMÉ D'extinction | 3.5 dB |
| Protocoles soutenus | 400G Ethernet |
Applications:
Emballage et expédition
Le module optique SFP est soigneusement emballé et expédié pour assurer sa livraison sûre à nos clients.
Le module optique SFP est emballé dans une boîte anti-statique robuste pour le protéger de tout dommage potentiel pendant le transport.et spécifications pour une identification facile.
À l'intérieur de la boîte, le module optique SFP est également protégé par une couche d'enveloppe en bulle ou de rembourrage en mousse pour empêcher tout mouvement ou impact pendant l'expédition.
Nous offrons diverses options d'expédition pour répondre aux besoins de nos clients et assurer la livraison en temps opportun du module optique SFP.
Le module optique SFP peut être expédié par voie aérienne, maritime ou terrestre selon la destination et l'urgence de la commande.
Pour les expéditions internationales, nous prenons un soin particulier de respecter toutes les réglementations douanières pour éviter tout retard ou problème.
Une fois le module optique SFP expédié, nous fournissons à nos clients un numéro de suivi afin qu'ils puissent suivre l'avancement de leur livraison.
Notre objectif est de fournir à nos clients une expérience d'expédition sans tracas et sécurisée pour leur module optique SFP.
