12 noyaux câble à fibre optique à micro-conducteur soufflé par air
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | Sumitomo |
| Certification: | ROHS, CE, |
| Numéro de modèle: | Le GCYFY-12F |
Conditions de paiement et expédition:
| Quantité de commande min: | 2 |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | tambour de câble |
| Délai de livraison: | 8 jours |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 5000 km par semaine |
|
Détail Infomation |
|||
| Type de câble: | Rond/ruban | Nom Diamètre: | 4.8 mm |
|---|---|---|---|
| Type de fibre: | Type de mode unique UIT-T G.652- Je vous en prie. | Marquage de la gaine du câble: | Impression neutre de JFOPT ou adapté aux besoins du client |
| Coupe du câble: | 20 x Dia du câble. | Actionnez la température: | -10°C +70°C |
| Température de stockage: | -40°C à +85°C | ||
| Mettre en évidence: | 12 cœurs câble à fibre optique,câble de fibre optique de mode unitaire,Cable à fibre optique à microduct |
||
Description de produit
1Général.
1.1 La spécification couvre la construction et les propriétés du câble à fibre optique.
1.2Il est conçu pour être installé rapidement en soufflant dans les micro-conducteurs.
1.3 La fibre optique utilisée dans le câble est également conforme à l'UIT-T Rec.652- Je vous en prie.
1.4 Le câble est généralement conforme à la dernière recommandation pertinente de l'UIT-T ou à une meilleure.
1.5 La fibre à mode unique doit fonctionner à 1310 nm et 1550 nm.
1.6 Le câble peut être utilisé pendant 25 ans sans détérioration significative.
2La fibre optique dans le câble
2.1 Construction
| Les fibres | Le type | Type de mode unique UIT-T G.652- Je vous en prie. |
| Matériel | Silice fusionnée gédopée | |
|
Diamètre du champ de mode
|
1310 nm | 9.2 ± 0,4 μm |
| 1550 nm | 100,4 ± 0,8 μm | |
| Erreur de concentricité du cœur | ≤ 0,6 μm | |
| Diamètre du revêtement | 125 ± 1 μm | |
| Non-circulaire du revêtement | ≤ 1,0% | |
| Le revêtement | Matériel | Acrylate résistant aux UV |
| diamètre | 250 ± 15 μm (en couleur) | |
| Testé à l'épreuve des fibres | 0.69 GPa (1,0%, 100 kpsi) conformément à l'essai de résistance à la fibre optique de la CEI 60793-1-B1 | |
2.2 Caractéristiques optiques
| Attenuation | 1310 nm | ≤ 0,36 dB/km | |
| 1550 nm | ≤ 0,22 dB/km | ||
| Longueur d'onde à dispersion zéro | 1300 à 1324 nm | ||
| Pente à dispersion nulle | ≤ 0,092ps/nm2/km) | ||
| Longueur d'onde de coupure du câble (λcc) | ≤ 1260 nm | ||
|
Mode de polarisation Dispersion (PMD) et PMDQ. Je vous en prie. (M=20,Q=0,01%) |
≤ 0,2 ps/km- Un demi | ||
|
Attenuation de la macrobende 10 tours, rayon 30 mm. |
1550 nm | ≤ 0,1 dB | |
| 1625 nm | ≤ 0,1 dB | ||
3.Cable optique

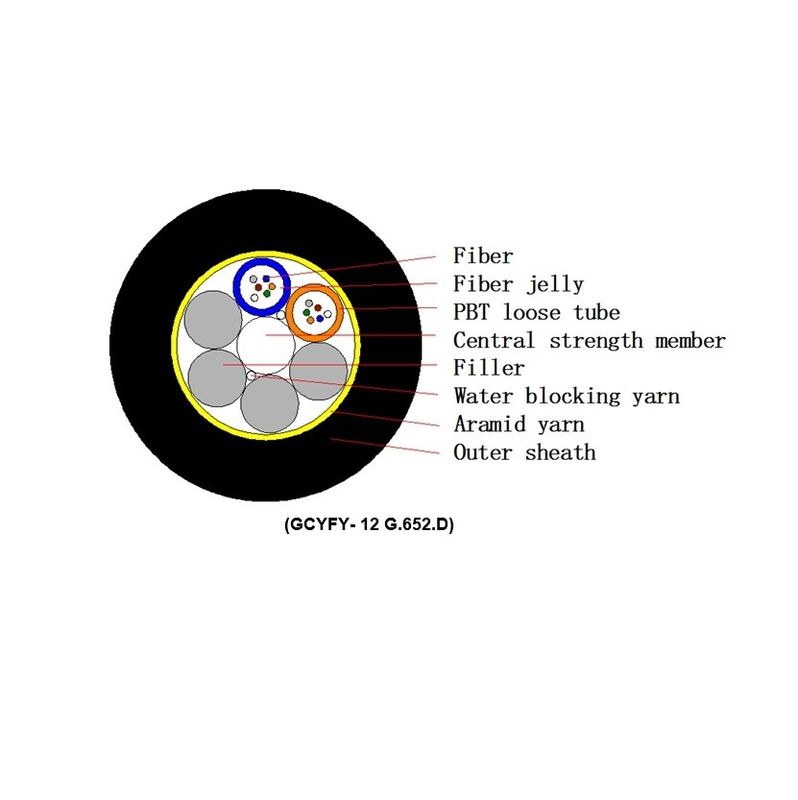

3.1 Construction
| Type de câble | L'année de référence | |
| Les fibres | Construction | Consultez 3.1 |
| Membre de la force centrale | Matériel | FRP ou FRP revêtu de PE |
| Tuyaux | Matériel | PBT |
| Remplissage du matériau composé | Jelly à base de fibres | |
| Remplisseur | Matériel | Le PE |
| Membre bloquant l'eau | Matériel | Fils de fibres textiles ou textiles |
|
AjoutMembre de la force (Si nécessaire) |
Matériel | Fils de fibres textiles ou textiles |
| Enveloppe extérieure | Matériel | Polyéthylène à haute densité de couleur noire (avec protection contre les rayons UV) |
| Épaisseur | Nom. 0,4 mm | |
3.1.1 Entraînement du tube tampon, taille et poids du câble
|
Les fibres compte |
Nombre de fibres par tube |
Nombre de tube / remplisseur |
Nom Diamètre (mm) |
Unepoids pprox (kg/km) |
| 6 | 6 | Je vous en prie. | 4.8 | 20 |
| 12 | 6 | 2/4 | 4.8 | 20 |
| 24 | 6 | Les enfants, 4/2 | 4.8 | 20 |
| 36 | 6 | 6/0 Je suis désolé | 4.8 | 20 |
| 48 | 8 | 6/0 Je suis désolé | 5.1 | 20 |
| 60 | 12 | Jéhovah nous protège, 15/5 | 5.7 | 30 |
| 72 | 12 | 6/0 Je suis désolé | 5.7 | 30 |
| 84 | 12 | 7/0 | 6.1 | 35 |
| 96 | 12 | 8/0 Je suis désolé | 6.5 | 40 |
| 144 | 12 | Je vous en supplie, 12/0 | 8.1 | 55 |
3.2 Identification
Code de couleur pour les fibres et les tubes
| Je ne veux pas. | 1 | 2 | 3 | 4 | 5 | 6 |
| Couleur | Le bleu | Orange | Verte | Brun | Ardoise | Blanc |
| Je ne veux pas. | 7 | 8 | 9 | 10 | 11 | 12 |
| Couleur | Le rouge | Noir | Jaune | Pourpre | Une rose | Les eaux |
4Caractéristiques du câble à fibre optique
| Nom de l'article | Condition d'essai | Spécificationà 1550 nm |
|
Durabilité Résistance |
Le nombre d'équipements utilisés est déterminé par la norme IEC 60794-1-2-E1 Charge: 0,5 G ((G: poids du câble de 1 km) Temps: 10 min |
Variation de l'atténuation ≤ 0,1 dB Aucun dommage sur les fibres et la gaine |
|
Répétition Le pliage |
Pour l'utilisation de l'aéronef, la valeur de l'aéronef doit être supérieure ou égale à: Radius de flexion: 20* dia du câble. Charge: 25 N Numéro de cycle: 25 |
Variation de l'atténuation ≤ 0,1 dB Aucun dommage sur les fibres et la gaine |
| Crush |
Pour l'utilisation de l'appareil de traitement de l'eau Charge maximale: 450 N/100 mm Temps: 1 minute |
Variation de l'atténuation ≤ 0,1 dB Aucun dommage sur les fibres et la gaine |
| Le tour |
Pour l'utilisation de l'appareil, voir IEC 60794-1-2-E7. Longueur: 1 m Charge: 40 N Pour les véhicules à moteur à combustion Nombre de cycles: 5 |
Variation de l'atténuation ≤ 0,1 dB Aucun dommage sur les fibres et la gaine |
| Coupe du câble |
Pour les appareils de surveillance Radius du mandrin: 20′ de dia de câble. Les tours: 10 Nombre de cycles: 5 |
Variation de l'atténuation de 0,1 dB Aucun défaut sur les fibres et la gaine |
| Essai par goutte à goutte |
Pour l'utilisation de l'appareil de mesure Longueur de l'échantillon: 30 cm Température: 70°C Durée: 24 heures |
Pas de goutte à goutte de composé de remplissage |
|
Température Le vélo |
Pour les appareils électroniques Température: -10°C +70°C Numéro de cycle: 2 Durée: 12 heures par étape |
Variation de l'atténuation ≤ 0,15 dB/km Aucun dommage sur les fibres et la gaine |
| Pénétration de l'eau |
Le nombre d'équipements utilisés est déterminé par la norme IEC 60794-1-2-F5B Durée: 24 heures Longueur de l'échantillon: 3 M Hauteur de l'eau: 1 m |
Aucune fuite d'eau |
5. Marquage de la gaine du câble
Le marquage de longueur et d'identification est imprimé sur la gaine à chaque intervalle d'un mètre en couleur blanche.Le contenu du marquage de la gaine est le suivant::
- xxx: Nom du fabricant
- GCYFY: le type de câble
- ** F: Nombre de fibres
- G.652D: Le type de fibre
- 20**: Année de fabrication
- ****M: Marquage de la longueur
※ Le marquage de l'enveloppe peut être modifié selon les exigences du client.
6Emballage et expédition
6.1 Longueur du tambour et du tambour du câble.
Le tambour du câble est un tambour en bois dont le diamètre du canon ne doit pas être inférieur à 25 fois le diamètre extérieur du câble.
Longueur standard du tambour: 4000 m/tambour (ou selon les exigences du client)
7.2 La direction de rotation de la palette de couleurs est indiquée par une bande adhésive rouge et verte respectivement pour les extrémités en sens inverse des aiguilles d'une montre et en sens inverse.
