Module 400G QSFP DD MSA Duplex LC Pour la transmission Ethernet 400G SMF à 2 km par FR4
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | coloroptic |
| Certification: | UL, TUV, CE, RoHS, REACH, CMRT |
| Numéro de modèle: | C-QD4H13FC |
Conditions de paiement et expédition:
| Quantité de commande min: | 2 |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Plaques avec carton |
| Délai de livraison: | 7 à 15 jours |
| Conditions de paiement: | TTT, LC, Western Union |
| Capacité d'approvisionnement: | 1000 morceaux/mois |
|
Détail Infomation |
|||
| Taux de données: | 400G | Longueur d'onde: | 4 voies CWDM MUX/DEMUX |
|---|---|---|---|
| Distance: | 2KM | Connecteur: | Duplex LC |
| Facteur de forme: | QSFP-DD | température: | 0 à 70°C |
| DDM: | Je suis désolé. | Garantie: | 3 ans |
| Label: | Peut être personnalisé | Les protocoles:: | 100G Lambda MSA 400G-FR4 |
| Application du projet: | Interconnexion de Data Center | Type de support: | Mode unitaire |
| Mettre en évidence: | Module MSA du QSFP DD,Module QSFP DD LC en double,DENSITÉ DOUBLE de 400G QSFP |
||
Description de produit

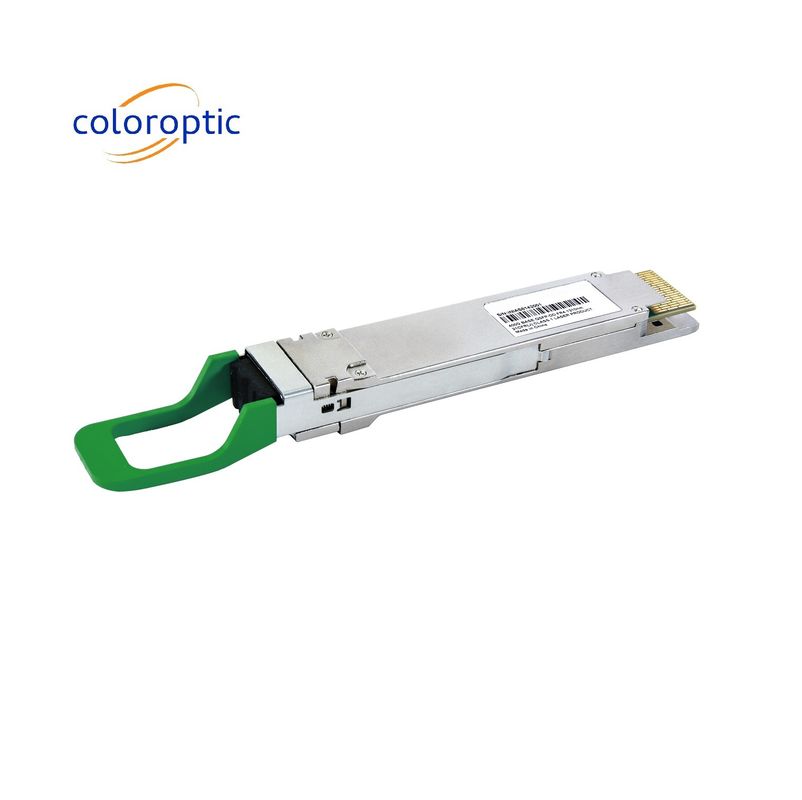

Module MSA 400G QSFP-DD pour la transmission Ethernet 400G SMF FR4 à 2 km
Ce produit est un module optique à double densité (QSFP-DD) à facteur de forme quadriple à petite taille de 400 Gb/s conçu pour des applications de communication optique de 2 km.Le module convertit 8 canaux de données d'entrée électrique 50Gb/s (PAM4) en 4 canaux de signaux optiques CWDM, et les multiplexe en un seul canal pour une transmission optique de 400 Gb/s.le module démultiplique optiquement une entrée optique de 400 Gb/s en 4 canaux de signaux optiques CWDM, et les convertit en 8 canaux de données de sortie électrique de 50 Gb/s (PAM4).
Les longueurs d'onde centrales des 4 canaux CWDM sont 1271, 1291, 1311 et 1331 nm en tant que membres de la grille de longueur d'onde CWDM définie dans l'UIT-T G.694.2Il contient un connecteur LC duplex pour l'interface optique et un connecteur à 76 broches pour l'interface électrique.la fibre mono-mode (SMF) doit être appliquée dans ce module. La FEC hôte est nécessaire pour prendre en charge une transmission de fibre jusqu'à 2 km.
Le produit est conçu avec un facteur de forme, une connexion optique/électrique et une interface de diagnostic numérique conformément à l'accord QSFP-DD multi-source (MSA) de type 2.Il a été conçu pour répondre aux conditions de fonctionnement extérieures les plus difficiles, y compris la température, l'humidité et les interférences EMI
Principales caractéristiques
- Conforme à la norme MSA QSFP-DD
- Conception MUX/DEMUX de 4 voies CWDM
- 100G Lambda conforme à la spécification MSA 400G-FR4
- Transmission jusqu'à 2 km sur fibre mono-mode (SMF) avec FEC
- Température du boîtier de travail: 0 à 70 °C°C
- Interface électrique 8x53.125Gb/s ((400GAUI-8)
- Taux de transmission 106,25 Gbps (PAM4) par canal.
- Consommation de puissance maximale de 12 W

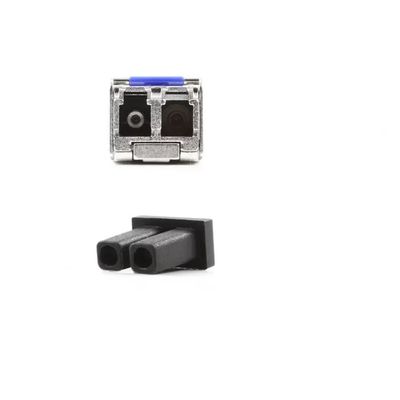

- Connecteur LC duplex
Application du projet
- Interconnexion du centre de données
- 400G Ethernet
- Interconnexions à bande infrarouge
- Réseau d'entreprise
Détails du produit
| Paramètre | Le symbole | - Je vous en prie. | Typique | Je suis désolé. | Unités | Je ne veux pas. |
| Température du boîtier de fonctionnement | Le TOP | 0 | 70 | DegC | ||
| Distance de liaison | D | 0.002 | 2 | kilomètres | ||
| Consommation d'électricité | 12 | W | ||||
| Longueur d'onde centrale | L0 | 1264.5 | 1271 | 1277.5 | Nm | |
| L1 | 1284.5 | 1291 | 1297.7 | Nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | Nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | Nm | ||
| Puissance de lancement moyenne, par voie | PAVG | - Il y en a trois.3 | 3.5 | dBm | ||
| OMA, chaque voie | Le POMA | - Je ne sais pas.3 | 3.7 | dBm | ||
| Puissance moyenne de réception, par voie. | - Il y en a 7.3 | 3.5 | dBm | |||
| Reçoit la puissance, chaque voie. | 3.7 | |||||
| Sensitivité du récepteur ((OMA) | Le SEN | - Je ne peux pas.6, SECQ-6.0) | dBm |
