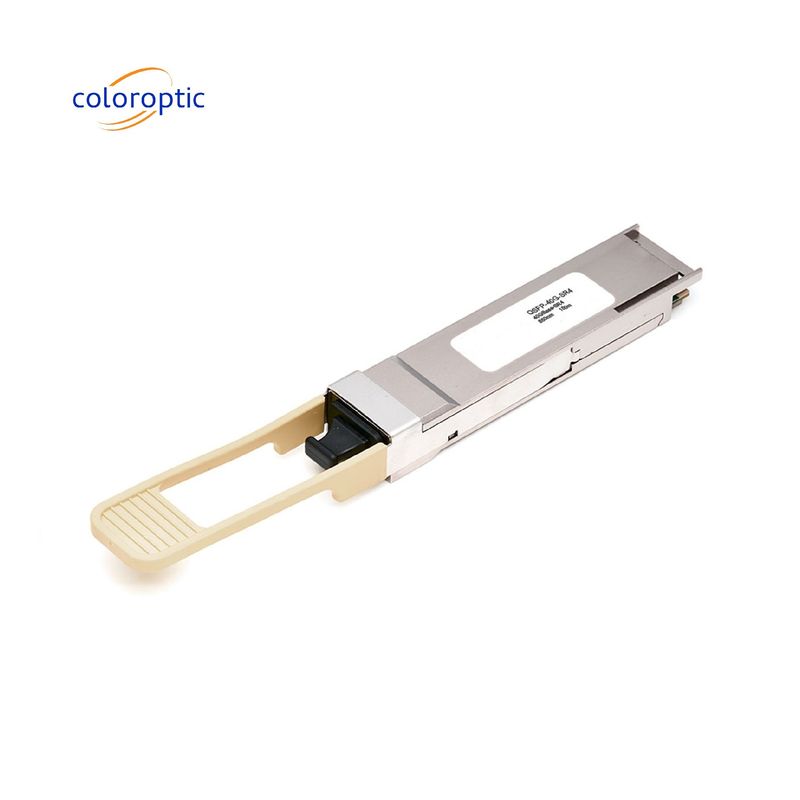

Module d'émetteur-récepteur QSFP56-DD 850nm 910nm DOM MPO MMF
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | ColorOptic |
| Certification: | ROHS |
| Numéro de modèle: | Pour les produits présentant une teneur en dioxyde de carbone supérieure à 0,9 g/cm3 |
Conditions de paiement et expédition:
| Quantité de commande min: | 2 |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Cartonné |
| Délai de livraison: | 5 jours |
| Conditions de paiement: | Western Union, T/T, L/C |
| Capacité d'approvisionnement: | 1000 morceaux/mois |
|
Détail Infomation |
|||
| DDM/DOM Support: | Je suis désolé. | Les protocoles:: | Pour les appareils électroniques, les caractéristiques suivantes doivent être respectées: |
|---|---|---|---|
| Label: | Peut être personnalisé | Technologie: | Optique parallèle |
| Plage de température: | 0°C à 70°C | Garantie: | 3 ans |
| Facteur de forme: | QSFP-DD | Distance: | 100 millions |
| Mettre en évidence: | Le nombre d'équipements utilisés est déterminé par la norme ISO 9001:2015.,Module de récepteur MPO MMF,Module de récepteur MMF DOM |
||
Description de produit
Cisco QDD-400G-SR4.2-BD Compatible 400GBase-SR4.2 QSFP56-DD 850/910nm 100m DOM MPO MMF Module de récepteur optique
Description du produit:
L'émetteur-récepteur optique CO-QD4H85S2C peut prendre en charge des débits de 400 Gb/s. Il s'agit d'un module optique bidirectionnel à double densité (QSFP-DD). The module accepts eight host electrical data and transmits them in two groups of optical bi-directional lanes (each group contains 4 pairs of optical lane) to allow optical communication over optical multi-mode fibersÀ l'inverse, du côté du récepteur, le module accepte 8 séries de signaux optiques d'entrée et les convertit en 8 canaux de données électriques.

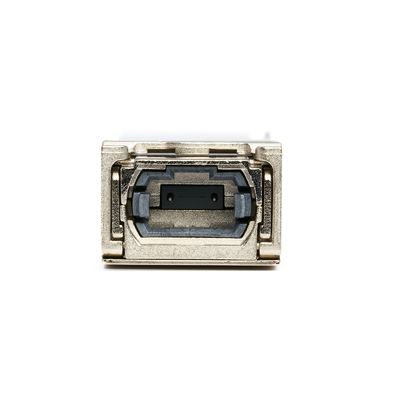

Une fibre optique avec un connecteur MPO-12 peut être branchée dans le réceptacle du module QSFP-DD.Le câble ne peut généralement pas être tordu pour un bon alignement de canal en canalLa connexion électrique est assurée par un connecteur de type 76-pins conforme à la norme MSA.
Le module fonctionne à partir d'une seule alimentation +3,3 V. Les signaux de commande globaux LVCMOS/LVTTL, tels que Module Present, Reset, Interrupt et Low Power Mode, sont disponibles avec les modules.Une interface série à 2 fils est disponible pour envoyer et recevoir des signaux de commande plus complexesLes canaux individuels peuvent être adressés et les canaux inutilisés peuvent être arrêtés pour une flexibilité de conception maximale.
Caractéristiques:
- Conforme à la norme MSA QSFP56-DD
- 8 voies optiques bidirectionnelles
- Conforme à la spécification IEEE802.3bs
- Transmission jusqu'à 150 m sur la fibre multimode OM5
- Interface électrique 8x53.125 Gb/s (400GAUI-8)
- Consommation de puissance maximale de 12 W
- connecteur MPO-12
- Conforme à la réglementation RoHS
- Température du boîtier de fonctionnement:
- Standard: de 0 °C à + 70 °C
- Extendue de -5 °C à +85 °C
Paramètres techniques:
| Paramètre | Le symbole | - Je vous en prie. | Typique | Je suis désolé. | Unités | Je ne veux pas. |
| Température du boîtier de fonctionnement | Le TOP | 0 | 70 | DegC | ||
| Distance de liaison avec OM3 | D | 0.5 | 100 | - Je vous en prie | ||
| Consommation d'électricité | 10 | W | ||||
| Longueur d'onde centrale | L1 | 844 | 863 | Nm | ||
| Longueur d'onde centrale | λ2 | 900 | 918 | Nm | ||
| Puissance de lancement moyenne, chacun La voie |
PAVG | - Il y en a six.5 | 4 | dBm | ||
| Modulation optique externe Amplitude (OMAouter), chaque La voie |
Le POMA | - Il y en a 4.5 | 3 | dBm | ||
| Puissance de réception moyenne, par La voie |
- Il y en a huit.5 | 4 | dBm | |||
| Sensibilité du récepteur (OMAouter), chaque voie |
Le SEN | Maximum (- 6.6, SECQ ¢ 8) | dBm |
Applications:
- 400G Ethernet
- Interconnexions à bande infrarouge
- Le centre de données Enterprise en réseau.
