Module de compensation de la dispersion DCM Longueur d'onde 1550 nm pour le réseau troncal à longue distance
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | Color Optic |
| Certification: | ROHS |
| Numéro de modèle: | CO-DCMC |
Conditions de paiement et expédition:
| Quantité de commande min: | 2 |
|---|---|
| Prix: | USD |
| Détails d'emballage: | Cartonné |
| Délai de livraison: | 5 à 8 jours |
| Conditions de paiement: | TTT, LC, Western Union |
|
Détail Infomation |
|||
| Connectez la fibre: | FSM | Longueur d'onde: | 1550nm |
|---|---|---|---|
| Le type: | Réseaux optiques | Température de stockage: | -40°C à +85°C |
| Largeur de bande de réflexion ((0,5 dB): | 0.4 | Nom du produit: | DCM passif |
| Humidité relative: | 5% à 95% | Le poids: | 0.5 kg |
| Mettre en évidence: | Module de compensation de la dispersion du DCM,Module de compensation de dispersion 1550 nm |
||
Description de produit
Compensation de la dispersion 1550 nm Module de fibre pour le réseau DWDM à longue distance
Description du produit:
Le module de compensation de la dispersion (DCM) est conçu pour fixer la forme des signaux optiques déformés par la dispersion chromatique.Le principal constituant du DCM est la DCF (Fibre de compensation de dispersion) avec une valeur de dispersion chromatique négative dans la plage de longueur d'onde comprise entre 1525 nm et 1565 nmLe module offre un haut niveau de compensation tout en maintenant une faible perte d'insertion plate ainsi qu'une faible latence.et une solution de transport à longue distance rentable, ce qui permet aux signaux d'aller plus loin sans régénération.
Caractéristiques:
| Paramètre | Unité | Valeur | |||
| - Je sais. | typique | Le maximum | |||
| Valeur de dispersion | 10 Km | ps/nm | -165 | - 170 ans | - 175 ans |
| 20km | -330 | -340 | - 350 ans. | ||
| 40km | - 660 | - 680 | - Il y en a 700. | ||
| 60KM | - 990 | - 1020 | - 1050 | ||
| 80KM | - 13200 | - 1360 | - Il y en a 1400. | ||
| 100km | - 1650 | - Il y en a 1700. | - 1750 | ||
| 120 km | - 1990 | - 2040 | - 2090 | ||
| Longueur d'onde centrale | Nm | 1550.12 | |||
| Largeur de bande de réflexion ((0,5 dB) | Nm | 0.4 | |||
| Perte d'insertion | 20km | dB | 3.5 | ||
| 40km | 5.2 | ||||
| 60KM | 6.8 | ||||
| 80KM | 8.0 | ||||
| 100km | 9.5 | ||||
| 120 km | 11.5 | ||||
| Le PMD | ps | 1.0 | |||
| PDL | dB | 0.5 | |||
| Stabilité de la longueur d'onde | Nm | 0.07 | |||

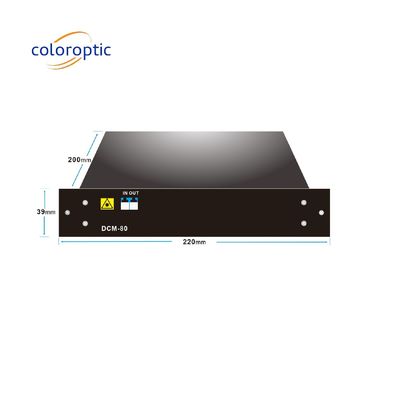

| Le paquet | Module | ||||
| 1U étagère | |||||
Applications:
- Réseau de longue distance
- Système DWDM
Personnalisation:
| Nom du produit. | Description du produit |
| Le DCM-10KM | Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement. |
| Le DCM-20KM | La valeur de l'écartement est calculée en fonction de l'écartement de la valeur de l'écartement de la valeur de l'écartement. |
| DCM-30KM | Le système de détection de l'émission de CO2 doit être conforme à l'annexe I. |
| DCM-40KM | Le système de détection de l'émission de CO2 doit être conforme à l'annexe I du présent règlement. |
| DCM-60KM | Le système de détection de l'émission de CO2 doit être conforme à l'annexe I. |
| DCM-80KM | Le système de détection de l'émission de CO2 doit être conforme à l'annexe I du règlement (CE) no 216/2008 du Conseil. |
| DCM-100KM | Le DCM 100KM LC/UPC 1U est utilisé |
| Le DCM-120KM | Le DCM 120KM LC/UPC est équipé d'un support 1U. |

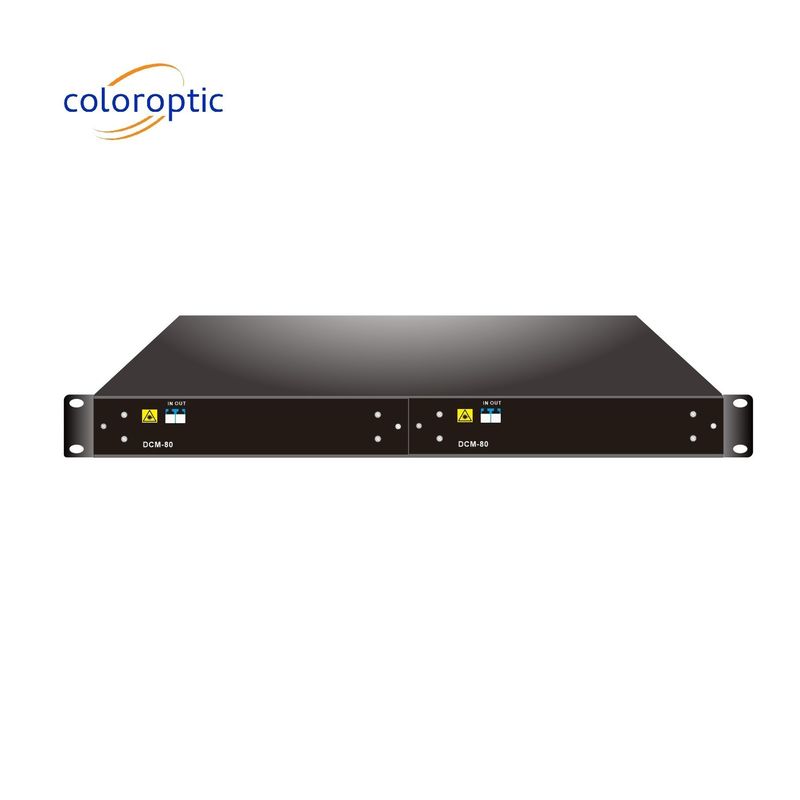

| 1U02-2LGX | Étagère 1U de 19 pouces avec 2 fentes pour boîte LGX branchée, 440*230*44 mm |
Emballage et expédition
Les produits du modèle WDM doivent être emballés et expédiés comme suit:
- Veillez à ce que le produit soit enveloppé de manière sûre dans une enveloppe à bulles ou un autre matériau de protection.
- Placez le produit dans une boîte ou un autre récipient avec un matériau d'amortissement approprié.
- Fermez le produit dans la boîte ou le récipient avec un ruban adhésif solide.
- Étiqueter la boîte ou le conteneur avec les informations d'expédition appropriées.
- Attachez l'étiquette d'expédition à la boîte ou au conteneur.
- Envoyer le produit à la destination désignée.
