Connecteur LC du système WDM AAWG
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | Color Optic |
| Certification: | ROHS |
| Numéro de modèle: | Pour les produits de la catégorie 1 ou 2, les valeurs sont les suivantes: |
Conditions de paiement et expédition:
| Quantité de commande min: | 2 |
|---|---|
| Prix: | USD |
| Détails d'emballage: | Cartonné |
| Délai de livraison: | 5 à 8 jours |
| Conditions de paiement: | Western Union, T/T, L/C |
| Capacité d'approvisionnement: | 1000 morceaux/mois |
|
Détail Infomation |
|||
| Garantie: | 3 ans | Longueur d'onde: | Bande C de l'UIT |
|---|---|---|---|
| Le poids: | 1.5 kg | Connecteur: | LC/UPC |
| Dimension: | 250 mm x 438 mm x 44 mm | Température de stockage: | -40°C à +85°C |
| Espacement de la Manche: | 50 Hz | Bandes de l'UIT: | Bande C de l'UIT |
| Mettre en évidence: | Modèle WDM 40,Modèle AAWG WDM,40 canaux WDM à fibre simple |
||
Description de produit

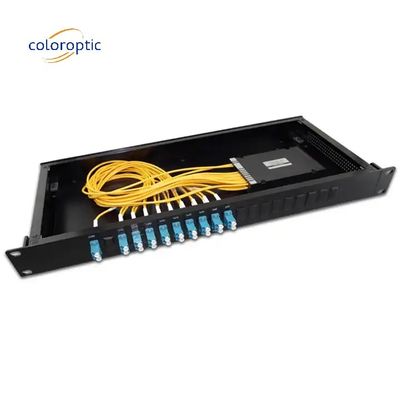

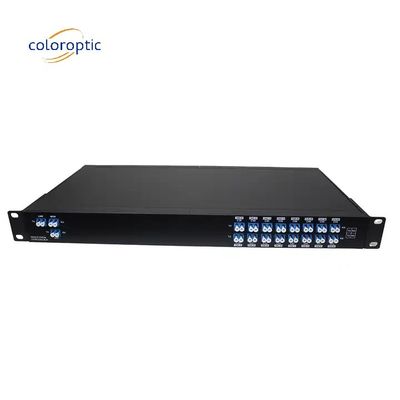

Modèle WDM 40 canaux DWDM AAWG Single Fiber à faible perte d'entrée du système WDM
Description du produit:
Optique couleurPour les produits de la catégorie 1 ou 2, les valeurs sont les suivantes:est un multiplexeur/démultiplexeur optique passif à fibre unique, composé d'un module AAWG.
Le module AAWG (Athermal Arrayed Waveguide Grating) est basé sur la technologie du silicium sur silicium et ne nécessite aucune alimentation électrique.
Les spécifications sont destinées aux MUX/DEMUX à plateau AWG à bande C dans le système DWDM.
Cela fournit une solution de transport fiable, flexible et efficace à haute bande passante pour les opérateurs, la radiodiffusion et la télévision, IDC, la finance, le gouvernement, le cloud, les données massives et d'autres industries.
Caractéristiques:
- Faible perte d'insertion
- Très isolé
- Conception compacte
- Une bonne homogénéité de canal en canal
- Large longueur d'onde de fonctionnement: bande C de l'UIT
- Température de fonctionnement: -20 à 75°C
Applications:
- Système DWDM
- Réseaux PON
- Liens CATV
- Amplificateurs à fibre optique
- Routage par longueur d'onde
Personnalisation:
|
Paramètre |
Les spécifications |
Unité |
||
| - Je vous en prie. | Le type | Je suis désolé. | ||
| Les canaux | 40 | |||
|
Perte d'insertion |
5.0 |
5.5 |
dB | |
| dB | ||||
| Distance entre les canaux | 100 | GHz | ||
| Largeur de bande du canal | LC ± 0.11 | Nm | ||
| Isolement des canaux adjacents | 25 | dB | ||
| Isolement des canaux non adjacents | 30 | dB | ||
| Perte de rendement | 40 | dB | ||
| Fréquence de l'UIT | 192 | 195.9 | THz | |
| Précision de fréquence centrale | 50 | 50 | Je vous en prie. | |
| Uniformité de la perte d'insertion | 1 | dB | ||
| Ressort | 0.5 | dB | ||
| Largeur de bande de 1 dB | 0.4 | Nm | |||
| Largeur de bande de 3 dB | 0.6 | Nm | |||
| Perte liée à la polarisation | 0.5 | dB | |||
| Dispersion en mode de polarisation | 0.5 | ps | |||
| Dispersion chromatique | ¢ 20 | 20 | ps/nm | ||
Emballage et expédition
Le modèle WDM est emballé et expédié dans une boîte ondulée de haute qualité conçue pour assurer la sécurité du produit pendant le transport.et quantité à l'extérieurÀ l'intérieur de la boîte, chaque unité est enveloppée individuellement dans une enveloppe à bulles pour protéger contre les chocs et les chocs. La boîte comprend également toutes les instructions ou documents nécessaires pour l'assemblage ou l'utilisation.
